Мобильная сотовая связь

Сотовая связь - один из видов мобильной радиосвязи , в основе которого лежит сотовая сеть . Ключевая особенность заключается в том, что общая зона покрытия делится на ячейки (соты), определяющиеся зонами покрытия отдельных базовых станций (БС). Соты частично перекрываются и вместе образуют сеть. На идеальной (ровной и без застройки) поверхности зона покрытия одной БС представляет собой круг, поэтому составленная из них сеть имеет вид сот с шестиугольными ячейками (сотами).

Примечательно, что в английском варианте связь называется «ячеистой» или «клеточной» (cellular), что не учитывает шестиугольности сот .

Сеть составляют разнесённые в пространстве приёмопередатчики, работающие в одном и том же частотном диапазоне, и коммутирующее оборудование, позволяющее определять текущее местоположение подвижных абонентов и обеспечивать непрерывность связи при перемещении абонента из зоны действия одного приёмопередатчика в зону действия другого.

История

Первое использование подвижной телефонной радиосвязи в США относится к 1921 г.: полиция Детройта использовала одностороннюю диспетчерскую связь в диапазоне 2 МГц для передачи информации от центрального передатчика к приёмникам, установленным на автомашинах. В 1933 г. полиция Нью-Йорка начала использовать систему двусторонней подвижной телефонной радиосвязи также в диапазоне 2 МГц. В 1934 г. Федеральная комиссия связи США выделила для телефонной радиосвязи 4 канала в диапазоне 30…40 МГц, и в 1940 г. телефонной радиосвязью пользовались уже около 10 тысяч полицейских автомашин. Во всех этих системах использовалась амплитудная модуляция . Частотная модуляция начала применяться с 1940 г. и к 1946 г. полностью вытеснила амплитудную. Первый общественный подвижный радиотелефон появился в 1946 г. (Сент-Луис, США; фирма Bell Telephone Laboratories), в нём использовался диапазон 150 МГц. В 1955 г. начала работать 11-канальная система в диапазоне 150 МГц, а в 1956 г. - 12-канальная система в диапазоне 450 МГц. Обе эти системы были симплексными, и в них использовалась ручная коммутация. Автоматические дуплексные системы начали работать соответственно в 1964 г. (150 МГц) и в 1969 г. (450 МГц).

В СССР В 1957 г. московский инженер Л. И. Куприянович создал опытный образец носимого автоматического дуплексного мобильного радиотелефона ЛК-1 и базовую станцию к нему. Мобильный радиотелефон весил около трех килограммов и имел радиус действия 20-30 км. В 1958 году Куприянович создает усовершенствованные модели аппарата весом 0,5 кг и размером с папиросную коробку. В 60-х гг Христо Бочваров в Болгарии демонстрирует свой опытный образец карманного мобильного радиотелефона. На выставке «Интероргтехника-66» Болгария представляет комплект для организации местной мобильной связи из карманных мобильных телефонов РАТ-0,5 и АТРТ-0,5 и базовой станции РАТЦ-10, обеспечивающей подключение 10 абонентов.

В конце 50-х гг в СССР начинается разработка системы автомобильного радиотелефона «Алтай» , введенная в опытную эксплуатацию в 1963 г. Система «Алтай» первоначально работала на частоте 150 МГц. В 1970 г. система «Алтай» работала в 30 городах СССР и для нее был выделен диапазон 330 МГц.

Аналогичным образом, с естественными отличиями и в меньших масштабах, развивалась ситуация и в других странах. Так, в Норвегии общественная телефонная радиосвязь использовалась в качестве морской мобильной связи с 1931 г.; в 1955 г. в стране было 27 береговых радиостанций. Наземная мобильная связь начала развиваться после второй мировой войны в виде частных сетей с ручной коммутацией. Таким образом, к 1970 г. подвижная телефонная радиосвязь, с одной стороны, уже получила достаточно широкое распространение, но с другой - явно не успевала за быстро растущими потребностями, при ограниченном числе каналов в жёстко определённых полосах частот. Выход был найден в виде системы сотовой связи, что позволило резко увеличить ёмкость за счёт повторного использования частот в системе с ячеистой структурой.

Конечно, как это обычно бывает в жизни, отдельные элементы системы сотовой связи существовали и раньше. В частности, некоторое подобие сотовой системы использовалось в 1949 г. в Детройте (США) диспетчерской службой такси - с повторным использованием частот в разных ячейках при ручном переключении каналов пользователями в оговоренных заранее местах. Однако архитектура той системы, которая сегодня известна как система сотовой связи, была изложена только в техническом докладе компании Bell System, представленном в Федеральную комиссию связи США в декабре 1971 г. И с этого времени начинается развитие собственно сотовой связи, которое стало поистине триумфальным с 1985 г., в последние десять с небольшим лет.

В 1974 г. Федеральная комиссия связи США приняла решение о выделении для сотовой связи полосы частот в 40 МГц в диапазоне 800 МГц; в 1986 г. к ней было добавлено ещё 10 МГц в том же диапазоне. В 1978 г. в Чикаго начались испытания первой опытной системы сотовой связи на 2 тыс. абонентов. Поэтому 1978 год можно считать годом начала практического применения сотовой связи. Первая автоматическая коммерческая система сотовой связи была введена в эксплуатацию также в Чикаго в октябре 1983 г. компанией American Telephone and Telegraph (AT&T). В Канаде сотовая связь используется с 1978 г., в Японии - с 1979 г., в Скандинавских странах (Дания, Норвегия, Швеция, Финляндия) - с 1981 г., в Испании и Англии - с 1982 г. По состоянию на июль 1997 г. сотовая связь работала более чем в 140 странах всех континентов, обслуживая более 150 млн абонентов.

Первой коммерчески успешной сотовой сетью была финская сеть Autoradiopuhelin (ARP). Это название переводится на русский как «Автомобильный радиотелефон». Запущенная в г., она достигла 100%-ного покрытия территории Финляндии в . Размер соты был равен около 30 км , в г. в ней было более 30 тыс. абонентов . Работала она на частоте 150 МГц .

Принцип действия сотовой связи

Основные составляющие сотовой сети - это сотовые телефоны и базовые станции . Базовые станции обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (NMT-450) или по цифровому (DAMPS , GSM, англ. handover ).

Сотовые сети могут состоять из базовых станций разного стандарта, что позволяет оптимизировать работу сети и улучшить её покрытие.

Сотовые сети разных операторов соединены друг с другом, а также со стационарной телефонной сетью. Это позволяет абонентам одного оператора делать звонки абонентам другого оператора, с мобильных телефонов на стационарные и со стационарных на мобильные.

Операторы разных стран могут заключать договоры роуминга . Благодаря таким договорам абонент, находясь за границей, может совершать и принимать звонки через сеть другого оператора (правда, по повышенным тарифам).

Сотовая связь в России

В России сотовая связь начала внедряться с 1990 г., коммерческое использование началось с 9 сентября 1991 г., когда в Санкт-Петербурге компанией «Дельта Телеком» была запущена первая в России сотовая сеть (работала в стандарте NMT-450) и был совершён первый символический звонок по сотовой связи мэром Санкт-Петербурга Анатолием Собчаком . К июлю 1997 г. общее число абонентов в России составило около 300 тысяч. На 2007 год основные протоколы сотовой связи, используемые в России - GSM-900 и GSM-1800 . Помимо этого, работают и UMTS. В частности, первый фрагмент сети этого стандарта в России был введён в эксплуатацию 2 октября 2007 года в Санкт-Петербурге компанией «МегаФон ». В Свердловской области продолжает эксплуатироваться сеть сотовой связи стандарта DAMPS , принадлежащей компании Сотовая Связь «МОТИВ» .

В России в декабре 2008 г насчитывалось 187,8 млн пользователей сотовой связи (по числу проданных сим-карт). Уровень проникновения сотовой связи (количество SIM-карт на 100 жителей) на эту дату составил, таким образом, 129,4 %. В регионах, без учёта Москвы, уровень проникновения превысил 119,7 %.

Доля рынка крупнейших сотовых операторов на декабрь 2008 года составила: 34,4 % у МТС , 25,4 % у «Вымпелкома » и 23,0 % у «МегаФона ».

В декабре 2007 года число пользователей сотовой связи в России выросло до 172,87 млн абонентов, в Москве - до 29,9, в Питере - до 9,7 млн. Уровень проникновения в России - до 119,1 %, Москве - 176 %, Санкт-Петербурге - 153 %. Доля рынка крупнейших сотовых операторов на декабрь 2007 года составила: МТС 30,9 %, «ВымпелКом» 29,2 %, «МегаФон» 19,9 %, другие операторы 20 %.

Согласно данным британской исследовательской компании Informa Telecoms & Media за 2006 год, средняя стоимость минуты сотовой связи для потребителя в России составила $0,05 - это самый низкий показатель из стран «большой восьмёрки ».

Компания IDC на основе исследования российского рынка сотовой связи сделала вывод, что в 2005 году общая продолжительность разговоров по сотовому телефону жителей РФ достигла 155 миллиардов минут, а текстовых сообщений было отправлено 15 миллиардов штук.

Согласно исследованию компании J"son & Partners, количество зарегистрированных в России сим-карт по состоянию на конец ноября 2008 года достигло 183,8 млн .

См. также

Источники

Ссылки

• Информационный сайт о поколениях и стандартах сотовой связи .
• Сотовая связь в России 2002-2007, данные официальной статистики

Связь? Это система, которая использует большое количество беспроводных передатчиков с низким энергопотреблением для создания ячеек - основной географической зоны обслуживания системы беспроводной связи. Переменные уровни мощности позволяют определять размеры ячеек в соответствии с плотностью абонента и потребностями в конкретном регионе.

Когда мобильные пользователи перемещаются из ячейки в ячейку, их разговоры «передаются» между этими зонами для обеспечения бесперебойного обслуживания. Каналы (частоты), используемые в одной такой единице, могут быть повторно использованы в другой на некотором расстоянии.

Сотовая связь относится к усовершенствованной службе мобильной телефонной связи (AMPS), которая делит географический регион на участки, называемые ячейками. Цель этого разделения - максимально использовать ограниченное количество частот передачи.

Сотовая связь - это форма технологии связи, которая позволяет использовать мобильные телефоны.

Мобильный телефон - это двунаправленное радио, которое обеспечивает одновременную передачу и прием.

Основана на географическом разделении зоны покрытия связи. Каждой ячейке выделяется определенное количество частот (или каналов), которые позволяют большому количеству абонентов одновременно вести разговоры.

Общим элементом всех поколений технологий мобильной связи является использование определенных радиочастот (RF), а также повторное использование частот. Это позволяет предоставлять услуги большому количеству абонентов, одновременно уменьшая количество каналов (ширину полосы). Это также позволяет создавать широкие сети, полностью интегрируя передовые возможности мобильного телефона.

Увеличение спроса и потребления, а также развитие различных видов услуг ускорили быстрое технологическое развитие современных сетей, а также непрерывное совершенствование самих сотовых устройств.

Принцип работы мобильной коммуникации

Каждый мобильный телефон использует отдельный временный радиоканал для связи с сотовым сайтом. Данный сайт поддерживает коммуникацию со многими телефонами одновременно, используя один канал на один телефон. Каналы используют пару частот сотовой связи:

1. Прямую линию для передачи с сотового узла.
2. Обратную линию, чтобы сотовый узел мог принимать вызовы от пользователей.

Радиоэнергия рассеивается на расстоянии, поэтому мобильные телефоны должны оставаться рядом с базовой станцией, чтобы поддерживать связь. Базовая структура мобильных сетей включает в себя телефонные системы и службы радиосвязи.

Принцип работы сотовой связи (для чайников)

Процесс начинается с активации чипа при введении ПИН-кода вставляемой SIM-карты. Затем осуществляется передача сигнала сотовой связи по управляющим каналам. Ответ вызываемого номера передается по свободному каналу управления на антенну базовой станции, откуда идет передача в центр коммутации подвижной связи.

Центр коммутации ищет базовую станцию с максимальным уровнем сигнала сотового телефона абонента сотовой связи и переключает разговор на нее.

Ранняя архитектура системы телефонной связи

Традиционная мобильная служба была структурирована аналогично телевизионному радиовещанию: один очень мощный передатчик, расположенный в самой высокой точке области, будет транслировать в радиусе до пятидесяти километров.

Концепция сотовой связи структурировала сеть телефонной связи по-другому. Вместо использования одного мощного передатчика многие маломощные передатчики были размещены по всей зоне покрытия сотовой связи.

Например, путем разделения области на сто различных участков (ячеек) с передатчиками с низким энергопотреблением, использующие по двенадцать разговоров (каналов), емкость системы теоретически может быть увеличена с двенадцати разговоров или голосовых каналов, использующих один мощный передатчик, до двенадцати сотен разговоров (каналов), использующих сотню передатчиков с низким энергопотреблением.

Городской район сконфигурирован как традиционная сеть мобильной телефонной связи с одним мощным передатчиком.

Система мобильной коммуникации с использованием концепции сотовой связи

Проблемы с помехами, вызванные мобильными устройствами, использующими один и тот же канал в смежных областях, доказали, что все каналы не могут повторно использоваться в каждой соте. Несмотря на то что это повлияло на эффективность первоначальной концепции, повторное использование частот стало жизнеспособным решением проблем систем мобильной телефонии.

Инженеры обнаружили, что влияние помех было связано не с расстоянием между зонами, а с отношением расстояния к мощности (радиусу) передатчиков зон. Сокращая радиус зоны на пятьдесят процентов, поставщики услуг могут увеличить число потенциальных клиентов в зоне в четыре раза.

Системы, основанные на областях с радиусом в один километр, будут иметь в сто раз больше каналов, чем системы с областями в радиусе десяти километров. Спекуляция привела к выводу, что, уменьшив радиус зоны до нескольких сотен метров, можно было обслуживать миллионы звонков.

Концепция сотовой связи использует переменные уровни низкой мощности, что позволяет подбирать ячейки в соответствии с плотностью абонента и потребностями данной области. По мере роста популяции можно добавлять ячейки для приспособления к этому росту.

Частоты сотовой связи, используемые в одном кластере ячеек, могут быть повторно использованы в других ячейках. Разговоры могут передаваться из ячейки в ячейку, чтобы поддерживать постоянную телефонную связь, когда пользователь перемещается между ними.

Сотовое радиооборудование (базовая станция) может связываться с мобильными телефонами, пока они находятся в пределах досягаемости. Радиоэнергия рассеивается на расстоянии, поэтому мобильные телефоны должны находиться в пределах рабочего диапазона базовой станции. Как и ранняя система мобильной радиосвязи, базовая станция связывается с мобильными телефонами через канал.

Канал состоит из двух частот: одна для передачи на базовую станцию ​​и одна для приема информации от базовой станции.

Архитектура сотовой системы

Повышение спроса и низкое качество существующих услуг побудили поставщиков мобильных услуг исследовать способы улучшения качества обслуживания и поддержки большего числа пользователей в своих системах. Поскольку количество частотного спектра, доступного для использования подвижной сотовой связью, было ограниченным, для покрытия связи было необходимо эффективное использование требуемых частот.

В современной сотовой телефонии сельские и городские районы делятся на районы в соответствии с конкретными правилами предоставления услуг. Параметры развертывания, такие как количество деления и размеры ячеек, определяются инженерами, имеющими опыт работы в архитектуре сотовых систем.

Обеспечение для каждого региона планируется в соответствии с инженерным планом, который включает в себя ячейки, кластеры, повторное использование частот и передачу обслуживания.

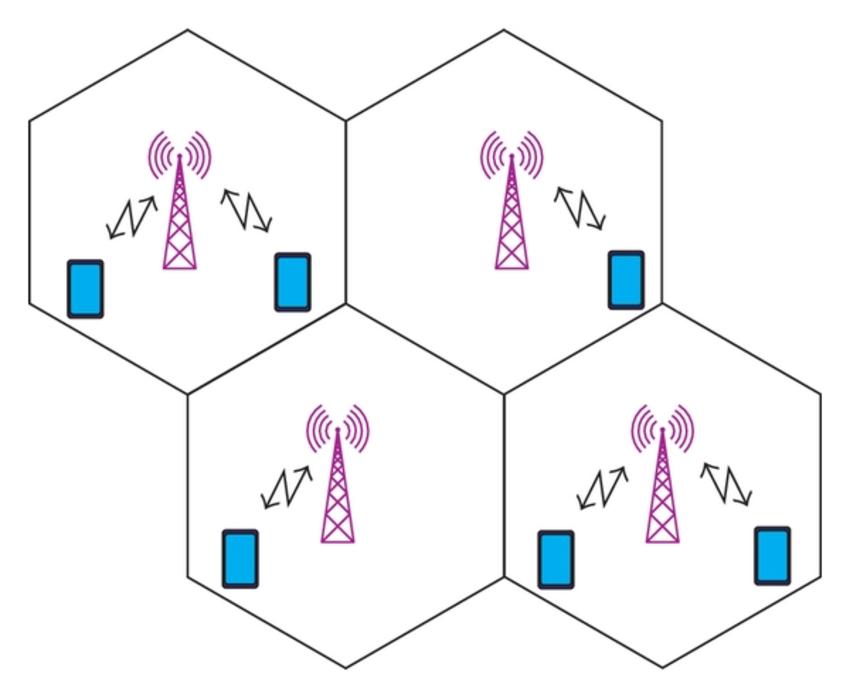

Ячейка является основной географической единицей сотовой системы. Это базовые станции, передающие сигнал через небольшие географические области, которые представлены в виде шестиугольников. Размер каждого варьируется в зависимости от ландшафта. Из-за ограничений, наложенных естественной местностью и искусственными структурами, истинная форма ячеек не является идеальным шестиугольником.

Кластер - это группа ячеек. Ни один канал не используется повторно в кластере.

Поскольку для мобильных систем было доступно лишь небольшое количество частот радиоканалов, инженерам пришлось искать способ повторного использования радиоканалов для одновременной передачи более одного разговора. Решение, принятое в отрасли, называлось планированием или повторным использованием частоты. Повторное использование частот было реализовано путем реструктуризации архитектуры системы мобильной телефонной связи в концепцию сотовой связи.

Стандарты сотовой связи заключаются в следующем: концепция повторного использования частот основана на назначении каждой ячейке группы радиоканалов, используемых в пределах небольшой географической области. Ячейкам присваивается группа каналов, которая полностью отличается от соседних аналогичных единиц. Зона их покрытия называется отпечатком. Этот отпечаток ограничен границей, так что одну и ту же группу каналов можно использовать в разных ячейках, которые находятся достаточно далеко друг от друга, чтобы их частоты не мешали.

Ячейки с одинаковым номером имеют одинаковый набор частот. Если количество доступных частот равно 7, коэффициент повторного использования частоты равен 1/7. То есть каждая ячейка использует 1/7 доступных сотовых каналов.

Препятствия в развитии сотовой связи

К сожалению, экономические соображения сделали нецелесообразной концепцию создания полных систем со многими небольшими участками. Чтобы преодолеть эту трудность, системные операторы разработали идею расщепления клеток. Когда зона обслуживания становится заполненной пользователями, этот подход используется для разделения одной зоны на более мелкие. Таким образом, городские центры могут быть разбиты на столько областей, сколько необходимо для обеспечения приемлемого уровня обслуживания в регионах с интенсивным движением, в то время как более крупные и менее дорогие ячейки могут использоваться для покрытия отдаленных сельских районов.

Последнее препятствие в развитии сотовой сети связано с проблемой, возникшей, когда абонент сотовой связи во время вызова перемещался из одной ячейки в другую. Поскольку соседние зоны не используют одни и те же радиоканалы, вызов должен быть либо отброшен, либо переведен с одного радиоканала на другой, когда пользователь пересекает линию между соседними ячейками.

Поскольку сбрасывание вызова недопустимо, был создан процесс передачи обслуживания. Передача обслуживания происходит, когда сеть мобильной телефонной связи автоматически переводит вызов в другой радиоканал, когда мобильное устройство пересекает соседние ячейки.

Во время разговора две стороны находятся на одном голосовом канале. Когда мобильное устройство выходит из зоны покрытия данного сотового узла, прием становится слабым. На этом этапе используемый сотовый сайт запрашивает передачу обслуживания. Система переключает вызов на более высокочастотный канал на новом сайте, не прерывая вызов и не предупреждая пользователя. Вызов продолжается до тех пор, пока пользователь разговаривает, и абонент не замечает передачи обслуживания.

Компоненты сотовой системы

Сотовая система предлагает мобильным и портативным телефонным станциям ту же услугу, что и фиксированные станции по обычным проводным шлейфам. Она способна обслуживать десятки тысяч абонентов в крупном мегаполисе. Система сотовой связи состоит из следующих четырех основных компонентов, которые работают совместно для предоставления абонентам услуг мобильной связи:

1. Телефонная сеть общего пользования (PSTN).
2. Мобильная телефонная станция (МТСО).
3. Сотовый сайт с антенной системой.
4. Мобильный абонентский пункт (MSU).

PSTN состоит из локальных сетей, сетей зоны обмена и сети дальней связи, которые соединяют телефоны и другие устройства связи по всему миру.

МТСО является центральным офисом мобильной связи. В нем размещаются центр коммутации связи (MSC), полевые контрольные и ретрансляционные станции для переключения вызовов с сотовых станций на центральные офисы проводной связи (PSTN).

Термин «сотовый сайт» используется для обозначения физического местоположения радиооборудования, которое обеспечивает покрытие в ячейке. Список аппаратного обеспечения, расположенного на сотовой станции, включает источники питания, интерфейсное оборудование, радиочастотные передатчики и приемники и антенные системы.

Мобильный абонентский блок состоит из блока управления и приемопередатчика, который передает и принимает радиопередачи в и из сотового узла. Доступны три типа MSU:

• Мобильный телефон (типичная мощность передачи 4,0 Вт).
• Портативный (типичная мощность передачи 0,6 Вт).
• Транспортабельный (типичная мощность передачи составляет 1,6 Вт).

Вредоносность вышек сотовой связи

Сотовая связь - это большой прорыв в науке и технике своего времени, который не обошелся без последствий. Индустрия сотовой связи продолжает утверждать, что вышки связи не представляют опасности для здоровья, но в наши дни все меньше людей верят в это.

Вредны ли вышки сотовой связи? К сожалению, правильный ответ - да. Микроволны могут влиять на электромагнитные поля вашего тела, вызывая множество потенциальных проблем со здоровьем:

1. Головные боли.
2. Потеря памяти.
3. Сердечно-сосудистый стресс.
4. Низкое количество сперматозоидов.
5. Врожденные дефекты.

Существуют убедительные доказательства того, что электромагнитное излучение вышек наносит вред здоровью.

Пример: исследование влияния клеточной башни на стадо молочного скота было проведено правительством штата Бавария в Германии, результаты опубликованы в 1998 году. Возведение башни вызвало неблагоприятные последствия для здоровья, что привело к ощутимому падению надоя. Переезд крупного рогатого скота восстановил надой молока. Перемещение их обратно на исходное пастбище воссоздало проблему.

Сотовая связь в России

Из 100 возможных кодов сотовой связи России задействованы 79 и свободен 21. Свободные коды находятся в резерве и не принадлежат пока ни одному оператору.

В РФ зарегистрировано более 80 компаний сотовой связи, предоставляющих свои услуги на территории страны. Мобильные операторы имеют телефонные коды в формате 9хх. десятизначные и начинаются с +79хх или с 89xx.

К самым крупным операторам относятся: МТС ("Мобильные ТелеСистемы"), "Билайн" ("Вымпел-Коммуникации"), "МегаФон", "Теле2" (Т2-Мобайл). Операторам "большой тройки" (МТС, "Билайн" и "МегаФон") принадлежат целые серии номеров.

Немного грустно, что подавляющее большинство людей на вопрос: «Как работает сотовая связь?», отвечают «по воздуху» или вообще - «не знаю».

В продолжение этой темы, у меня вышел один забавный разговор с другом на тему работы мобильной связи. Случилось это аккурат за пару дней до отмечаемого всеми связистами и телекомщиками праздника «Дня радио». Так уж сложилось, что в силу своей ярой жизненной позиции, мой друг считал, что мобильная связь работает вообще без проводов через спутник . Исключительно за счет радиоволн. Сначала у меня не получалось переубедить его. Но после непродолжительной беседы все встало на свои места.

После этой дружеской «лекции» появилась идея написать простым языком о том, как работает сотовая связь. Все как есть.

Когда вы набираете номер и начинаете звонить, ну, или вам кто-нибудь звонит, то ваш мобильный телефон по радиоканалу связывается с одной из антенн ближайшей базовой станции. Где же находятся эти базовые станции, спросите вы?

Обратите внимание на промышленные здания, городские высотки и специальные вышки . На них и располагаются большие серые прямоугольные блоки с торчащими антеннами разных форм. Но антенны эти не телевизионные и не спутниковые, а приемо-передающие операторов сотовой связи. Они направлены в разные стороны, чтобы обеспечить связью абонентов со всех сторон. Ведь мы же не знаем, откуда будет поступать сигнал и куда занесет «горе-абонента» с телефонной трубкой? На профессиональном жаргоне антенны также называют «секторами». Как правило, они устанавливаются от одной до двенадцати.

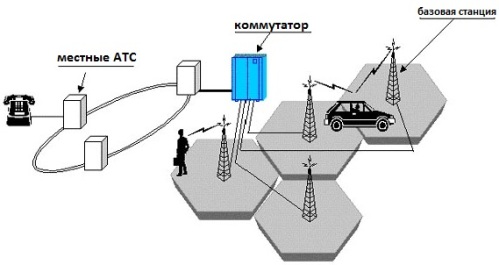

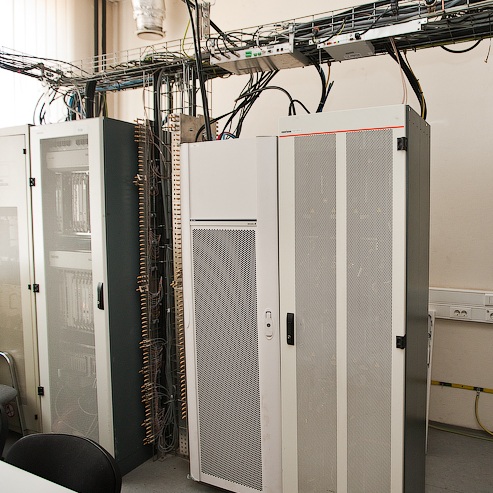

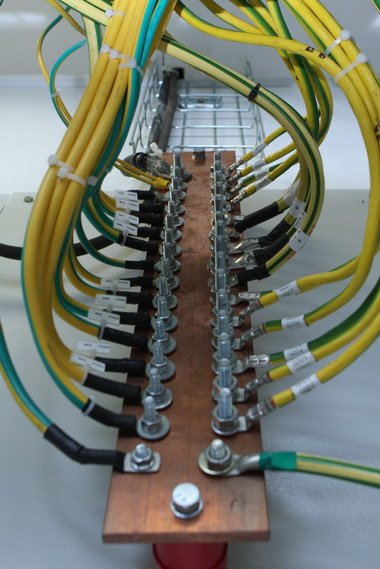

От антенны сигнал по кабелю передается непосредственно в управляющий блок станции . Вместе они и образуют базовую станцию [антенны и управляющий блок]. Несколько базовых станций, чьи антенны обслуживают отдельную территорию, например, район города или небольшой населенный пункт, подсоединены к специальному блоку - контроллеру . К одному контроллеру обычно подключается до 15 базовых станций.

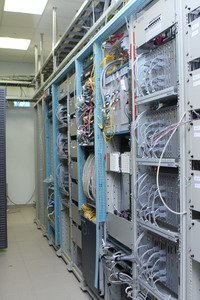

В свою очередь, контроллеры, которых также может быть несколько, кабелями подключены к «мозговому центру» - коммутатору . Коммутатор обеспечивает выход и вход сигналов на городские телефонные линии, на других операторов сотовой связи, а также операторов междугородней и международной связи.

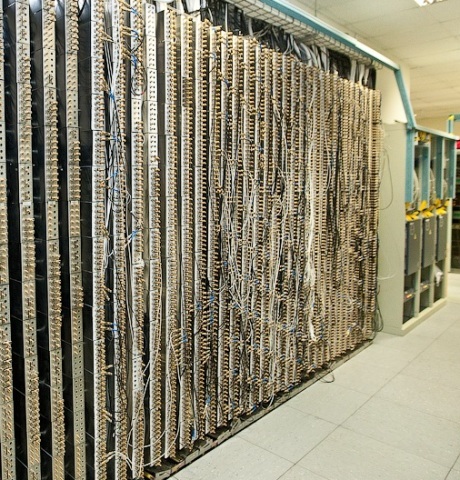

В небольших сетях используется только один коммутатор, в более крупных, обслуживающих сразу более миллиона абонентов, могут использоваться два, три и более коммутаторов , объединенных между собой опять-таки проводами.

Зачем же такая сложность? Спросят читатели. Казалось бы, можно антенны просто подключить к коммутатору и все будет работать . А тут базовые станции, коммутаторы, куча кабелей… Но, не все так просто.

Когда человек передвигается по улице пешком или идет на автомобиле, поезде и т.д. и при этом еще и разговаривает по телефону, важно обеспечить непрерывность связи. Связисты процесс эстафетной передачи обслуживания в мобильных сетях называют термином «handover». Необходимо вовремя переключать телефон абонента из одной базовой станции на другую, от одного контроллера к другому и так далее.

Если бы базовые станции были напрямую подключены к коммутатору, то всеми этими переключениями пришлось бы управлять коммутатору . А ему «бедному» и так есть, чем заняться. Многоуровневая схема сети дает возможность равномерно распределить нагрузку на технические средства . Это снижает вероятность отказа оборудования и, как следствие, потери связи. Ведь все мы заинтересованы в бесперебойной связи, не так ли?

Итак, достигнув коммутатора, наш звонок переводится д алее - на сеть другого оператора мобильной, городской междугородной и международной связи. Конечно же, это происходит по высокоскоростным кабельным каналам связи. Звонок поступает на коммутатор другого оператора. При этом последний «знает», на какой территории [в области действия, какого контроллера] сейчас находится нужный абонент. Коммутатор передает телефонный вызов конкретному контроллеру, в котором содержится информация, в зоне действия какой базовой станции находится адресат звонка. Контроллер посылает сигнал этой единственной базовой станции, а она в свою очередь «опрашивает», то есть вызывает мобильный телефон. Трубка начинает причудливо звонить.

Весь этот длинный и сложный процесс в реальности занимает 2-3 секунды !

Точно также происходят телефонные звонки в разные города России, Европы и мира. Для связи коммутаторов различных операторов связи используются высокоскоростные оптоволоконные каналы связи . Благодаря им сотни тысяч километров телефонный сигнал преодолевает за считанные секунды.

Спасибо великому Александру Попову за то, что он дал миру радио! Если бы не он, возможно, мы бы сейчас были лишены многих благ цивилизации.

Мобильная связь - это радиосвязь между абонентами, местоположение одного или нескольких из которых меняется. Одним из видов мобильной связи является сотовая связь.

Сотовая связь - один из видов радиосвязи, в основе которого лежит сотовая сеть. Ключевая особенность: общая зона покрытия делится на соты, определяющиеся зонами покрытия базовых станций . Соты перекрываются и вместе образуют сеть. На идеальной поверхности зона покрытия одной базовой станции представляет собой круг, поэтому составленная из них сеть имеет вид сот с шестиугольными ячейками .

Принцип действия сотовой связи

Итак, для начала рассмотрим, как осуществляется звонок по мобильному телефону. Лишь только пользователь набирает номер, телефонная трубка (HS - Hand Set) начинает поиск ближайшей базовой станции (BS - Base Station) - приемопередающее, управляющее и коммуникационное оборудование, составляющее сеть. В ее состав входят контроллер базовой станции (BSC - Base Station Controller) и несколько ретрансляторов (BTS - Base Transceiver Station). Базовые станции управляются мобильным коммутирующим центром (MSC - Mobile Service Center). Благодаря сотовой структуре, ретрансляторы покрывают местность зоной уверенного приема в одном или нескольких радиоканалах с дополнительным служебным каналом, по которому происходит синхронизация. Точнее происходит согласование протокола обмена аппарата и базовой станции по аналогии с процедурой модемной синхронизации (handshacking), в процессе которого устройства договариваются о скорости передачи, канале и т.д. Когда мобильный аппарат находит базовую станцию и происходит синхронизация, контроллер базовой станции формирует полнодуплексный канал на мобильный коммутирующий центр через фиксированную сеть. Центр передает информацию о мобильном терминале в четыре регистра: посетительский регистр подвижных абонентов или "гостей" (VLR - Visitor Layer Register), "домашний" регистр местных подвижных абонентов (HRL - Home Register Layer), регистр подписчика или аутентификации (AUC - AUthentiCator) и регистр идентификации оборудования (EIR - Equipment Identification Register). Эта информация уникальна и находится в пластиковой абонентской микроэлектронной телекарточке или модуле (SIM - Subscriber Identity Module) , по которому производятся проверка правомочности абонента и тарификация. В отличие от стационарных телефонов, за пользование которыми плата взимается в зависимости от нагрузки (числа занятых каналов), поступающей по фиксированной абонентской линии, плата за пользование подвижной связью взимается не с используемого телефонного аппарата, а с SIM-карты, которую можно вставить в любой аппарат.

Карточка представляет собой не что иное, как обычный флэш-чип, выполненный по смарт-технологии (SmartVoltage) и имеющий необходимый внешний интерфейс. Его можно использовать в любых аппаратах, и главное - чтобы совпадало рабочее напряжение: ранние версии использовали 5.5В интерфейс, а у современных карт обычно 3.3В. Информация хранится в стандарте уникального международного идентификатора абонента (IMSI - International Mobile Subscriber Identification), благодаря чему исключается возможность появления "двойников" - даже если код карты будет случайно подобран, система автоматически исключит фальшивый SIM, и не придется в последствии оплачивать чужие разговоры. При разработке стандарта протокола сотовой связи этот момент был изначально учтен, и теперь каждый абонент имеет свой уникальный и единственный в мире идентификационный номер, кодирующийся при передаче 64бит ключом. Кроме этого, по аналогии со скремблерами, предназначенными для шифрования/дешифрования разговора в аналоговой телефонии, в сотовой связи применяется 56бит кодирование.

На основании этих данных формируется представление системы о мобильном пользователе (его местоположение, статус в сети и т. д.) и происходит соединение. Если мобильный пользователь во время разговора перемещается из зоны действия одного ретранслятора в зону действия другого, или даже между зонами действия разных контроллеров, связь не обрывается и не ухудшается, поскольку система автоматически выбирает ту базовую станцию, с которой связь лучше. В зависимости от загруженности каналов телефон выбирает между сетью 900 и 1800 МГц, причем переключение возможно даже во время разговора абсолютно незаметно для говорящего.

Звонок из обычной телефонной сети мобильному пользователю осуществляется в обратной последовательности: сначала определяются местоположение и статус абонента на основании постоянно обновляющихся данных в регистрах, а затем происходят соединение и поддержание связи.

Системы подвижной радиосвязи строятся по схеме "точка-многоточие" (point-multipoint), поскольку абонент может находиться в любой точке соты, контролируемой базовой станцией. В простейшем случае круговой передачи мощность радиосигнала в свободном пространстве теоретически уменьшается обратно пропорционально квадрату расстояния. Однако на практике сигнал затухает гораздо быстрее - в лучшем случае пропорционально кубу расстояния, поскольку энергия сигнала может поглощаться или уменьшаться на различных физических препятствиях, и характер таких процессов сильно зависит от частоты передачи. При уменьшении мощности на порядок охватываемая площадь соты уменьшается на два порядка.

"ФИЗИОЛОГИЯ"

Важнейшими причинами повышенного затухания сигналов являются теневые зоны, создаваемые зданиями или естественными возвышенностями на местности. Исследования условий применения подвижной радиосвязи в городах показали, что даже на очень близких расстояниях теневые зоны дают затухание до 20дБ. Другой важной причиной затухания является листва деревьев. Например, на частоте 836МГц в летнее время, когда деревья покрыты листвой, уровень принимаемого сигнала оказывается приблизительно на 10дБ ниже, чем в том же месте зимой, при отсутствии листьев. Замирания сигналов от теневых зон иногда называют медленными с точки зрения условий их приема в движении при пересечении такой зоны.

Важное явление, которое приходится учитывать при создании сотовых систем подвижной радиосвязи - отражение радиоволн, и, как следствие, их многолучевое распространение. С одной стороны, это явление полезно, так как оно позволяет радиоволнам огибать препятствия и распространяться за зданиями, в подземных гаражах и тоннелях. Но с другой стороны, многолучевое распространение порождает такие трудные для радиосвязи проблемы, как растягивание задержки сигнала, релеевские замирания и усугубление эффекта Доплера.

Растягивание задержки сигнала получается из-за того, что сигнал, проходящий по нескольким независимым путям разной протяженности, принимается несколько раз. Поэтому повторяющийся импульс может выйти за пределы отведенного для него интервала времени и исказить следующий символ. Искажения, возникающие за счет растянутой задержки, называются межсимвольной интерференцией. При небольших расстояниях растянутая задержка не опасна, но если соту окружают горы, задержка может растянуться на многие микросекунды (иногда 50-100 мкс).

Релеевские замирания вызываются случайными фазами, с которыми поступают отраженные сигналы. Если, например, прямой и отраженный сигналы принимаются и противофазе (со сдвигом фазы на 180°), то суммарный сигнал может быть ослаблен почти до нуля. Релеевские замирания для данного передатчика и заданной частоты представляют собой нечто вроде амплитудных "провалов", имеющих разную глубину и распределенных случайным образом. В этом случае при стационарном приемнике избежать замираний можно просто переставив антенну. При движении же транспортного средства такие "провалы" проходятся ежесекундно тысячами, отчего происходящие при этом замирания называются быстрыми.

Эффект Доплера проявляется при движении приемника относительно передатчика и состоит в изменении частоты принимаемого колебания. Подобно тому, как тон шума движущегося поезда или автомобиля кажется неподвижному наблюдателю несколько выше при приближении транспортного средства и несколько ниже при его удалении, частота радиопередачи смещается при движении приемопередатчика. Более того, при многолучевом распространении сигнала отдельные лучи могут давать смещение частоты в ту или другую сторону одновременно. В результате, за счет эффекта Доплера получается случайная частотная модуляция передаваемого сигнала подобно тому, как за счет релеевских замираний происходит случайная амплитудная модуляция. Таким образом, в целом многолучевое распространение создает большие трудности в организации сотовой связи, в особенности для подвижных абонентов, что связано с медленными и быстрыми замираниями амплитуды сигнала в движущемся приемнике. Преодолеть эти трудности удалось с помощью цифровой техники, которая позволила создать новые методы кодирования, модуляции и выравнивания характеристик каналов.

"АНАТОМИЯ"

Передача данных осуществляется по радиоканалам. Сеть GSM работает в диапазонах частот 900 или 1800 МГц. Более конкретно, например, в случае рассмотрения диапазона 900МГц подвижной абонентский аппарат передает на одной из частот, лежащих в диапазоне 890-915 МГц, а принимает на частоте, лежащей в диапазоне 935-960 МГц. Для других частот принцип тот же, изменяются только численные характеристики.

По аналогии со спутниковыми каналами направление передачи от абонентского аппарата к базовой станции называется восходящим (Rise), а направление от базовой станции к абонентскому аппарату - нисходящим (Fall). В дуплексном канале, состоящем из восходящего и нисходящего направлений передачи, для каждого из названных направлений применяются частоты, различающиеся точно на 45МГц. В каждом из указанных выше частотных диапазонов создаются по 124 радиоканала (124 для приема и 124 для передачи данных, разнесенных на 45МГц) шириной по 200кГц каждый. Этим каналам присваиваются номера (N) от 0 до 123. Тогда частоты восходящего (F R) и нисходящего (F F) направлений каждого из каналов можно вычислить по формулам: F R (N) = 890+0.2N (МГц), F F (N) = F R (N) + 45 (МГц).

В распоряжение каждой базовой станции может быть предоставлено от одной до 16 частот, причем число частот и мощность передачи определяются в зависимости от местных условий и нагрузки.

В каждом из частотных каналов, которому присвоен номер (N) и который занимает полосу 200кГц, организуются восемь каналов с временным разделением (временные каналы с номерами от 0 до 7), или восемь канальных интервалов.

Система с разделением частот (FDMA) позволяет получить 8 каналов по 25кГц, которые, в свою очередь, разделяются по принципу системы с разделением времени (TDMA) еще на 8 каналов. В GSM используется GMSK-модуляция, а несущая частота изменяется 217 раз в секунду для того, чтобы компенсировать возможное ухудшение качества.

Когда абонент получает канал, ему выделяется не только частотный канал, но и один из конкретных канальных интервалов, и он должен вести передачу в строго отведенном временном интервале, не выходя за его пределы - иначе будут создаваться помехи в других каналах. В соответствии с вышеизложенным работа передатчика происходит в виде отдельных импульсов, которые происходят в строго отведенном канальном интервале: продолжительность канального интервала составляет 577мкс, а всего цикла - 4616мкс. Выделение абоненту только одного из восьми канальных интервалов позволяет разделить во времени процесс передачи и приема путем сдвига канальных интервалов, выделяемых передатчикам подвижного аппарата и базовой станции. Базовая станция (BS) всегда передает на три канальных интервала раньше подвижного аппарата (HS).

Требования к характеристикам стандартного импульса описываются в виде нормативного шаблона изменения мощности излучения во времени. Процессы включения и выключения импульса, которые сопровождаются изменением мощности на 70дБ, должны укладываться в промежуток времени длительностью всего 28мкс, а рабочее время, в течение которого передаются 147 двоичных разрядов, составляет 542.8мкс. Значения мощности передачи, указанные в таблице ранее, относятся именно к мощности импульса. Средняя же мощность передатчика оказывается в восемь раз меньше, так как 7/8 времени передатчик не излучает.

Рассмотрим формат нормального стандартного импульса. Из него видно, что не все разряды несут полезную информацию: здесь в середине импульса располагается обучающая последовательность из 26 двоичных разрядов для защиты сигнала от помех многолучевого распространения. Это - одна из восьми специальных легко распознаваемых последовательностей, по которой принятые разряды правильно располагаются во времени. Такая последовательность ограждается одноразрядными указателями (PB - Point Bit), а с обеих сторон этой настроечной последовательности располагается полезная кодированная информация в виде двух блоков по 57 двоичных разрядов, ограждаемых, в свою очередь, граничными разрядами (BB - Border Bit) - по 3бит с каждой стороны. Таким образом, импульс переносит 148бит данных, которые занимают 546.12мкс временной интервал. К этому времени добавляется еще промежуток, равный 30.44мкс защитного времени (ST - Shield Time), в течение которого передатчик "молчит". По продолжительности этот промежуток соответствует времени передачи 8.25 разряда, но передачи в это время не происходит.

Последовательность импульсов образует физический канал передачи, который характеризуется номером частоты и номером временного канального интервала. На основе этой последовательности импульсов организуется целая серия логических каналов, которые различаются своими функциями. Кроме каналов, передающих полезную информацию, существует еще ряд каналов, передающих сигналы управления. Реализация таких каналов и их работа требуют четкого управления, которое реализуется программными средствами.

Вряд ли возможно сегодня найти человека, который бы никогда не пользовался сотовым телефоном. Но каждый ли понимает, как работает сотовая связь? Как устроено и работает то, к чему мы все давно привыкли? Передаются ли сигналы от базовых станций про проводам или все это действует как-то иначе? А может быть вся сотовая связь функционирует лишь за счет радиоволн? На эти и другие вопросы попробуем дать ответ в нашей статье, оставив описание стандарта GSM за ее рамками.

В момент, когда человек пытается совершить вызов со своего мобильного телефона, или когда начинают звонить ему, телефон посредством радиоволн подключается к одной из базовых станций (наиболее доступной), к одной из ее антенн. Базовые станции можно наблюдать то там, то тут, взглянув на дома наших городов, на крыши и на фасады промышленных зданий, на высотки, наконец на специально возведенные для станций мачты красно-белого цвета (особенно вдоль автострад).

Станции эти выглядят как прямоугольные коробки серого цвета, из которых в разные стороны торчат разнообразные антенны (обычно до 12 антенн). Антенны здесь работают как на прием, так и на передачу, и принадлежат они оператору сотовой связи. Антенны базовой станции направлены во всевозможные стороны (сектора), чтобы обеспечить «покрытие сетью» абонентам со всех сторон на расстоянии до 35 километров.

Антенна одного сектора в состоянии обслуживать одновременно до 72 звонков, и если антенн 12, то представьте себе: 864 звонка способна в принципе обслужить одна крупная базовая станция одновременно! Хотя обычно ограничиваются 432 каналами (72*6). Каждая антенна соединена кабелем с управляющим блоком базовой станции. А уже блоки нескольких базовых станций (каждая станция обслуживает свою часть территории) присоединяются к контроллеру. К одному контроллеру присоединяется до 15 базовых станций.

Базовая станция в принципе способна функционировать на трех диапазонах: сигнал 900 МГц лучше проникает внутрь зданий и сооружений, распространяется дальше, поэтому именно данный диапазон часто используют в деревнях и на полях; сигнал на частоте 1800 МГц распространяется не так далеко, но на одном секторе устанавливают больше передатчиков, поэтому в городах ставят чаще именно такие станции; наконец 2100 МГц — это сеть 3G.

Контроллеров, конечно, в населенном пункте или районе, может быть несколько, поэтому контроллеры, в свою очередь, присоединяются кабелями к коммутатору. Задача коммутатора — связать сети операторов мобильной связи друг с другом и с городскими линиями обычной телефонной связи, междугородной связи и международной связи. Если сеть небольшая, то достаточно одного коммутатора, если крупная — используются два и более коммутаторов. Коммутаторы объединяются между собой проводами.

В процессе перемещения человека, разговаривающего по мобильнику, по улице, например: идет он пешком, едет в общественном транспорте, или передвигается на личном авто, - его телефон не должен ни на мгновение потерять сеть, нельзя оборвать разговор.

Непрерывность связи получается благодаря способности сети базовых станций очень оперативно переключать абонента с одной антенны на другую в процессе его перемещения от зоны действия одной антенны — в зону действия другой (от соты к соте). Абонент сам не замечает, как перестает быть связан с одной базовой станцией, и подключен уже к другой, как переключается от антенны — к антенне, от станции — к станции, от контроллера — к контроллеру…

При этом коммутатор обеспечивает оптимальное распределение нагрузки по многоуровневой схеме сети, чтобы снизить вероятность выхода оборудования из строя. Многоуровневая сеть строится так: сотовый телефон — базовая станция — контроллер — коммутатор.

Допустим, мы совершаем вызов, и вот сигнал уже добрался до коммутатора. Коммутатор передает наш звонок в сторону абонента назначения — в городскую сеть, в сеть международной или междугородней связи, либо на сеть другого мобильного оператора. Все это происходит очень быстро с использованием высокоскоростных оптоволоконных кабельных каналов.

Далее наш звонок поступает на коммутатор, что расположен на стороне принимающего звонок (вызываемого нами) абонента. В «приемном» коммутаторе уже есть данные о том, где находится вызываемый абонент, в какой зоне действия сети: какой контроллер, какая базовая станция. И вот, с базовой станции начинается опрос сети, находится адресат, и на его телефон «поступает вызов».

Вся цепочка описанных событий, с момента набора номера до момента раздавшегося на принимающей стороне звонка, длится обычно не более 3 секунд. Так мы можем сегодня звонить в любую точку мира.

Андрей Повный
