Как узнать где у трансформатора вход 220
Первичная обмотка трансформатора - это часть устройства, к которой подводится преобразуемый переменный ток. Определить, где первичная, а где вторичная обмотка трансформатора, важно при использовании устройств без заводской маркировки и самодельных катушек.

Содержание
- Типы трансформаторных обмоток
- Автоматизированный расчет намотки трансформатора
- Отличия первичной обмотки от вторичной
- Какие функции выполняет трансформатор?
- Коротко о главном
- Проверка бытовых понижающих устройств
- Измерение тока холостого хода
- Как работает трансформатор, и для чего он нужен?
- Как рассчитать обмотку трансформатора?
На самодельных трансформаторах нет обозначений первичной обмотки.
Знания о внутреннем строении и принципе действия трансформаторов имеют практическое значение для начинающих радиолюбителей и домашних мастеров. Имея информацию о типах обмоток, методах их расчета и главных отличиях, можно с большей уверенностью начинать создание систем освещения и прочих устройств.
Типы трансформаторных обмоток
В зависимости от взаиморасположения проводящих ток элементов, направления их намотки и формы сечения провода выделяют несколько типов обмоток трансформаторов:
- Однослойная или двухслойная цилиндрическая обмотка из прямоугольного провода. Технология ее изготовления очень проста, благодаря чему такие катушки получили широкое распространение. Обмотка имеет небольшую толщину, что уменьшает нагрев устройства. Из недостатков следует выделить небольшую прочность конструкции.
- Многослойная цилиндрическая обмотка является аналогом предыдущего типа, но провод расположен в несколько слоев. Окна магнитной системы при этом заполняются лучше, но появляется проблема перегрева.
- Цилиндрическая многослойная обмотка из провода круглого сечения обладает свойствами, близкими к предыдущим разновидностям обмоток, но к недостаткам добавляется утрата прочности по мере роста мощности.
- Винтовая обмотка с одним, двумя и больше ходами имеет высокую прочность, отличную изоляцию и охлаждение. По сравнению с цилиндрическими обмотками, винтовая обходится дороже в производстве.
- Непрерывная обмотка из провода прямоугольного сечения не перегревается, она обладает значительным запасом прочности.
- Многослойная обмотка из фольги устойчива к повреждениям, хорошо заполняет окно магнитной системы, но технология производства таких катушек сложная и дорогостоящая.
У трансформаторов есть шесть основных типов обмотки.
На схемах трансформаторов начало обмоток высокого напряжения обозначается большими буквами латинского алфавита (A, B, C), а такая же часть проводов низкого напряжения - строчными буквами. Противоположный конец обмотки имеет общепринятое условное обозначение, состоящее из конечных трех букв латинского алфавита - X, Y, Z для входящего напряжения и x, y, z для выходящего.
Различают обмотки и по назначению:
- Основные - к ним относятся первичная и вторичная обмотки, по которым ток подается из сети и поступает к месту потребления;
- Регулирующие - являют собой отводы, главная функция которых - изменение коэффициента трансформации напряжения;
- Вспомогательные - используются для обеспечения нужд самого трансформатора.
Автоматизированный расчет намотки трансформатора
Правильно выбрать трансформатор важно не только при проведении ремонта электрической сети, систем освещения и цепей управления. Расчет важен и для радиолюбителей, которые хотят самостоятельно изготовить катушку для конструируемого прибора.
Для этого существуют удобные программы-калькуляторы, которые обладают широким функционалом и оперируют различными методами расчета.
Специальные программы облегчат расчет траснформатора.
- Напряжение, подающееся на первичную обмотку катушки, в большинстве случаев это для домашних нужд
- Напряжение составляет 220 вольт;
- Напряжение на вторичной обмотке;
- Сила тока вторичной обмотки.
Результат расчетов представлен в виде удобной таблицы, в которой указаны такие значения, как параметры сердечника и высота стержня, сечение провода, количество витков и мощность обмоток.
Автоматизированный расчет сильно упрощает теоретическую часть процесса конструирования трансформатора, позволяя сосредоточиться на важных деталях.
Отличия первичной обмотки от вторичной
Определить тип обмотки можно по ее сопротивлению.
Определение типа обмотки может быть важным в тех случаях, когда на трансформаторе не сохранилось никаких обозначений. Как узнать, где первичная, а где вторичная обмотка? Они рассчитаны на разное напряжение. Если к сети в 220 В подключить вторичную обмотку, то устройство просто сгорит.

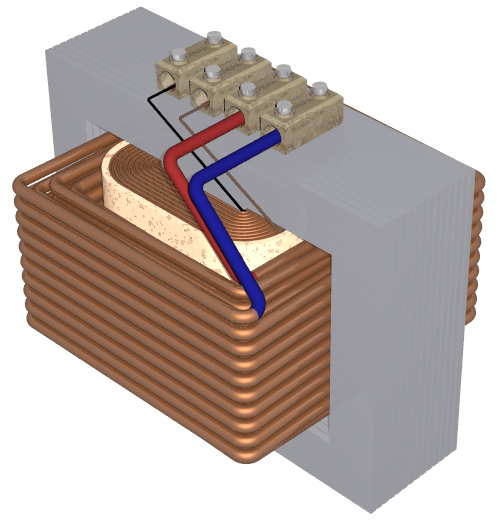

Главный визуальный критерий, при помощи которого можно определить тип обмотки, - толщина провода, припаянного к его выводам
. Трансформатор имеет 4 выхода: два для подключения к сети, а еще два для вывода напряжения. Провода, которыми первичная обмотка соединяется с сетью, имеют небольшую толщину. Вторичная обмотка подключена проводами довольно большого поперечного сечения.
Еще один верный признак, позволяющий узнать тип обмотки, - измерение сопротивления провода. Сопротивление первичной обмотки имеет довольно высокое значение тогда, когда у вторичной оно может составлять до 1 Ома.
Вне зависимости от модели, первичная обмотка трансформатора всегда будет одна. На принципиальных схемах она обозначается римской цифрой I. Вторичных обмоток может быть несколько, их обозначение - II, III, IV, и т.д. Не стоит допускать распространенной ошибки, называя такие обмотки третичными, четвертичными и так далее. Все они имеют один ранг и называются вторичными.
Какие функции выполняет трансформатор?
Трансформаторы широко используются в зарядных устройствах.
Главная функция трансформаторов состоит в понижении или повышении напряжения подаваемого на них тока. Эти устройства находят широкое применение в высоковольтных сетях, которые доставляют электричество от места его выработки до конечного потребителя.
В современном домашнем хозяйстве трудно обойтись без трансформатора тока. Данные устройства используются во всех типах техники, начиная от холодильника и заканчивая компьютером.
Еще недавно размеры и вес бытовой техники часто определялись именно параметрами трансформатора, ведь основное правило заключалось в том, что чем выше мощность преобразователя тока, тем он больше и тяжелее. Чтобы увидеть это, достаточно просто сравнить между собой два типа зарядных устройств. Трансформаторы от старого мобильного телефона и современного смартфона или планшета.
В первом случае перед нами будет небольшое, но увесистое приспособление для зарядки, которое заметно греется и часто выходит из строя. Импульсные трансформаторы отличаются бесшумной работой, компактностью и высокой надежностью. Принцип их действия заключается в том, что переменное напряжение сначала поступает на выпрямитель и преобразовывается в высокочастотные импульсы, которые подаются на небольшой трансформатор.
В условиях проведения ремонта техники дома часто возникает потребность самостоятельной намотки катушки трансформатора. Для этого используют сборные сердечники, которые состоят из отдельных пластин. Детали соединяются между собой посредством замка, образовывая жесткую конструкцию. Обмотка проводом производится при помощи самодельного устройства, которое работает по принципу коловорота.
Создавая такой трансформатор, следует помнить: чем плотнее и аккуратнее намотана проволока, тем меньше проблем будет возникать с эксплуатацией такого устройства.
Витки отделяются друг от друга одинарным слоем бумаги, промазанной клеем, а первичная обмотка отделяется от вторичной промежутком из 4-5 слоев бумаги. Такая изоляция обеспечит защиту от пробоев и короткого замыкания. Правильно собранный трансформатор гарантирует стабильность работы техники, отсутствие назойливого гула и перегревов.
Коротко о главном
Трансформаторы используются в большинстве окружающей нас техники. Знание об их внутреннем строении дает возможность при необходимости произвести их ремонт, обслуживание или замену.
Отличить первичную обмотку от вторичной бывает важно для правильного подключения устройства в сеть. Подобная проблема может возникнуть и при использовании самодельных устройств или трансформаторов без маркировки.
Непрерывная катушечная обмотка применяется только при напряжении 110 кВ и выше. При использовании в обмотке нескольких параллельных проводов транспозиция делается, как в винтовых параллельных обмотках.
Проверка бытовых понижающих устройств
- Малейшая видимость дыма;
- Запах гари;
- Треск.
В этом случае следует сразу прекращать эксперимент.
Измерение тока холостого хода
Слово "трансформатор" образуется от английского слова "transform"
- преобразовывать, изменяться. Надеюсь все помнят фильм "Трансформеры". Там автомобили легко преобразовывались в трансформеров и обратно. Но... трансформатор у нас не преобразовывается по внешнему виду. Он обладает еще более удивительным свойством - преобразовывает переменное напряжение одного значения в переменное напряжение другого значения!
Это свойство трансформатора очень широко используется в радиоэлектронике и электротехнике.
Однофазные трансформаторы
Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.
В основном однофазные трансформаторы имеют две обмотки, первичную
И вторичную
. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы
, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.
На схемах однофазный трансформатор обозначается так:
Первичная обмотка слева, а вторичная - справа.
Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

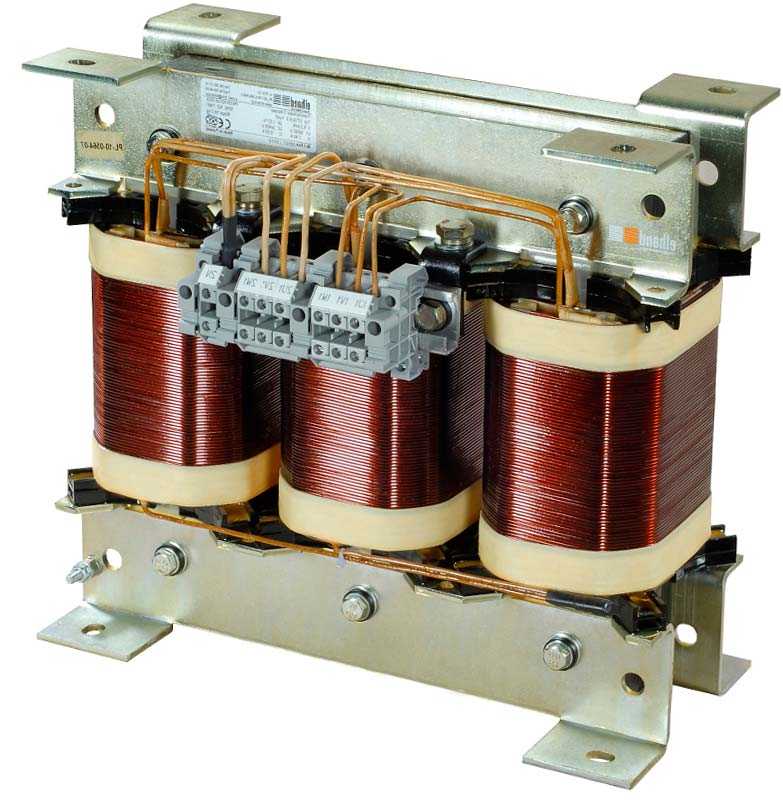

Трехфазные трансформаторы
Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.
На схемах трехфазные трансформаторы обозначаются вот так:
Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки - маленькими буквами.
Здесь мы видим три типа соединения обмоток (слева-направо)
- Звезда-звезда
- Звезда-треугольник
- Треугольник-звезда
В 90% случаев используется именно звезда-звезда.
Принцип работы трансформатора

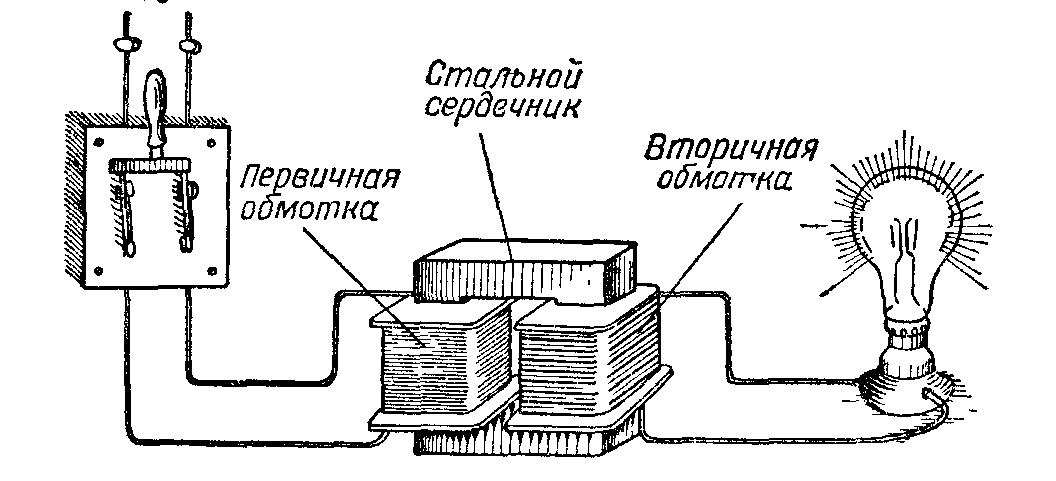

Рассмотрим вот такую картинку:
- первичная обмотка трансформатора
- магнитопровод
- вторичная обмотка трансформатора
Ф
- направление магнитного потока
U1
- напряжение на первичной обмотке
U2
- напряжение на вторичной обмотке
На картинке показан самый обычный однофазный трансформатор.
Магнитопровод состоит из пластинок специальной стали. По нему течет магнитный поток Ф (показано стрелками). Этот магнитный поток создается переменным напряжением первичной обмотки трансформатора. Снимается напряжение со вторичной обмотки трансформатора.
Но как такое возможно? У нас ведь нет никакой связи между первичной и вторичной обмотками? Как может ток течь через разомкнутую цепь? Все дело именно в магнитном потоке, который создает первичная обмотка трансформатора. Вторичная обмотка "ловит" этот магнитный поток и преобразовывает его в переменное напряжение с такой же частотой.
В настоящее время трансформаторы создают в другом конструктивном исполнении. Такое исполнение имеет свои плюсы, такие как удобство намотки первичной и вторичной обмоток, а также меньшие габариты.
Формула трансформатора
Так от чего же зависит напряжение, которое выдает нам трансформатор на вторичной обмотке? А зависит оно от витков, которые намотаны на первичной и вторичной обмотке!
Где
N 1 - количество витков первичной обмотки
N 2 - количество витков вторичной обмотки
I 1 - сила тока первичной обмотки
I 2 - сила тока вторичной обмотки
В трансформаторе соблюдается также закон сохранения энергии, то есть какая мощность заходит в трансформатор, такая мощность выходит из трансформатора:
Эта формула справедлива для идеального трансформатора
. Реальный же трансформатор будет выдавать на выходе чуть меньше мощности, чем на его входе. КПД трансформаторов очень высок и порой составляет даже 98%.
Понижающий трансформатор
Это трансформатор, которые понижает напряжение. Допустим, на первичную обмотку заходит 220 В, а на вторичной у нас получается 12 В. То есть мы большее напряжение преобразовали в меньшее напряжение.
Повышающий трансформатор
Это трансформатор, который повышает напряжение. Тут тоже все до боли просто. Допустим, на первичную обмотку мы подаем 10 Вольт, а со вторичной снимаем уже 110 В. То есть мы повысили наше напряжение в несколько раз.
Согласующий трансформатор
Такой трансформатор используется для согласования между каскадами схем.
Разделительный или развязывающий трансформатор (трансформатор 220-220)
Такой трансформатор используется в целях электробезопасности. В основном это трансформатор с одинаковым числом обмоток на входе и выходе, то есть его напряжение на первичной обмотке будет равняться напряжению на вторичной обмотке. Нулевой вывод вторичной обмотки такого трансформатора не заземлен. Поэтому, при касании фазы на таком трансформаторе вас не ударит электрическим током. Про его использование можете прочесть в статье про .
Короткое замыкание обмоток
Хотя обмотки прилегают очень плотно к друг другу, их разделяет лаковый диэлектрик, которым покрываются и первичная и вторичная обмотка. Если где-то возникло , то трансформатор будет сильно греться или издавать сильный гул при работе. В этом случае стоит замерить напряжение на вторичной обмотке и сравнить, чтобы оно совпадало с паспортным значением.
Обрыв обмотки трансформатора
При обрыве все намного проще. Для этого с помощью мультиметра мы проверяем целостность первичной и вторичной обмотки.
На фото ниже я проверяю целостность первичной обмотки, которая состоит из 2650 витков. Сопротивление есть? Значит все ОК. Обмотка не в обрыве. Если бы она была в обрыве, мультиметр показал бы на дисплее "1".
Таким же способом проверяем и вторичную обмотку, которая состоит из 18 витков
Работа понижающего трансформатора

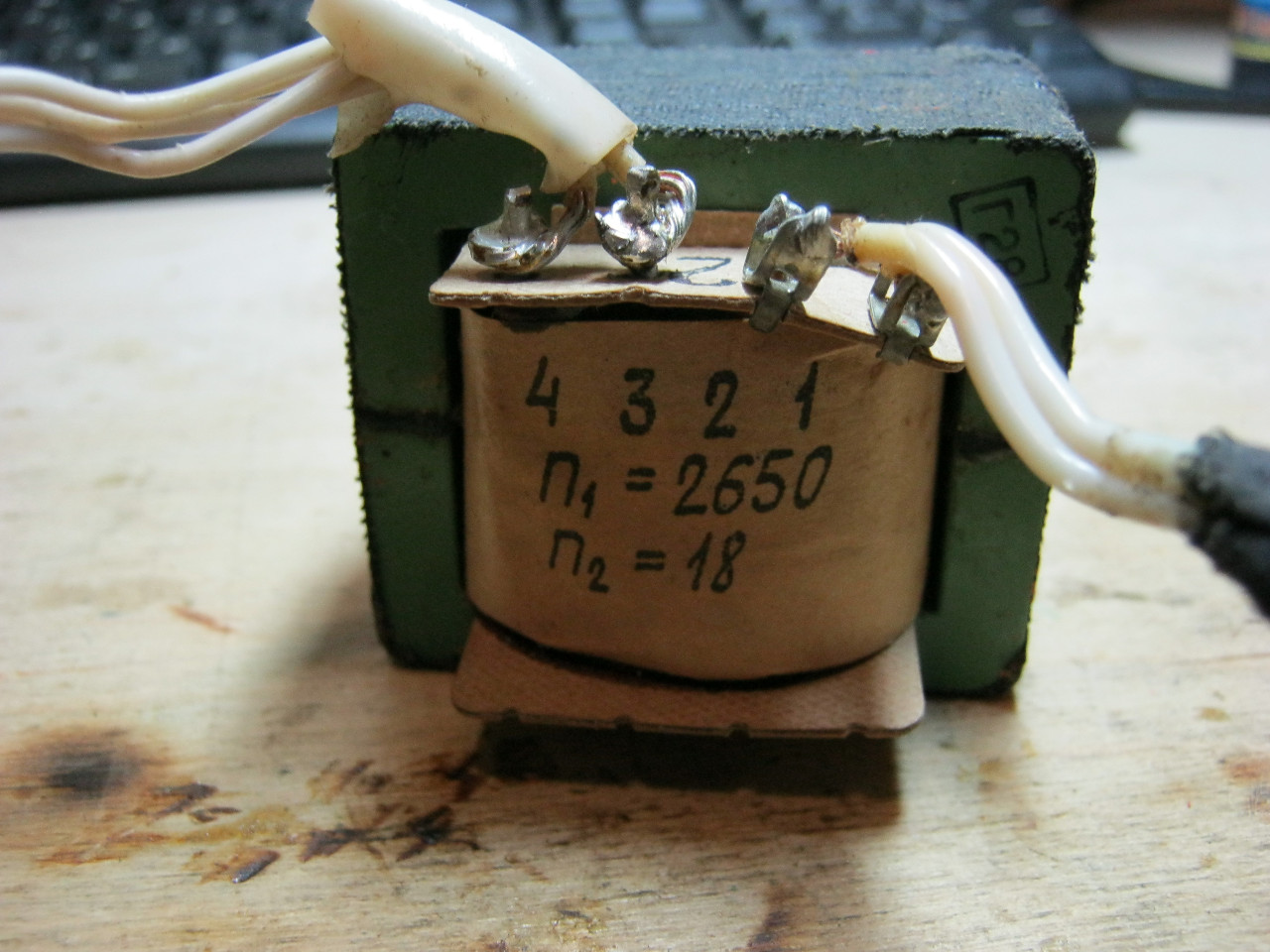

Итак, у нас в гостях трансформатор от выжигательного прибора по дереву:
Его первичная обмотка - это цифры 1, 2.
Вторичная обмотка - цифры 3, 4.
N 1
- 2650 витков,
N 2
- 18 витков.
Его внутренности выглядят вот так:

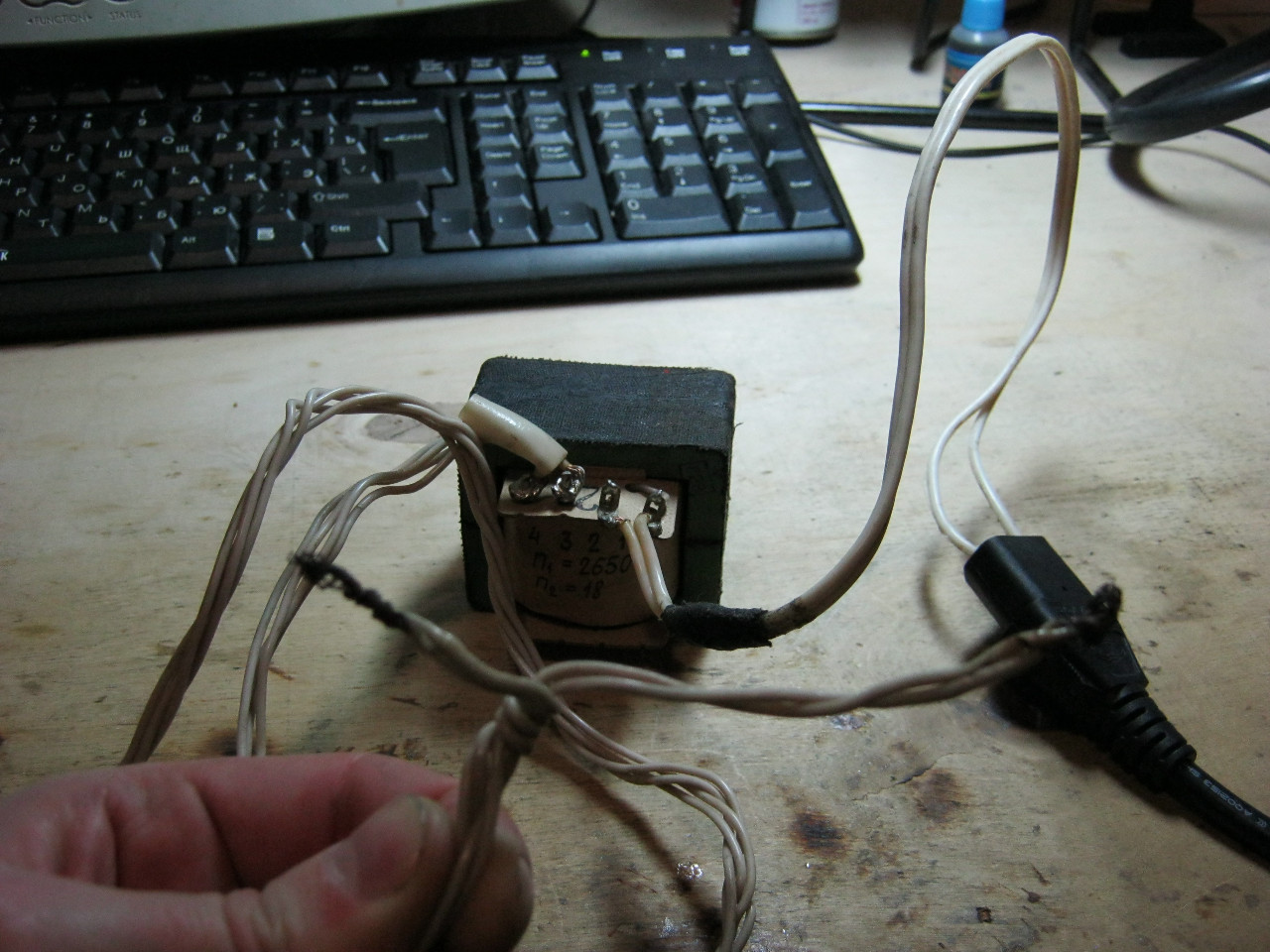

Подключаем первичную обмотку трансформатора к 220 Вольтам
Ставим крутилку на мультиметре на измерения переменного тока и замеряем напряжение на первичной обмотке (напряжение сети).
Замеряем напряжение на вторичной обмотке.
Настало время проверить наши формулы
1.54/224=0.006875 (коэффициент отношения напряжения)
18/2650=0.006792 (коэффициент отношения обмоток)
Сравниваем числа... погрешность вообще копейки! Формула работает! Погрешность связана с потерями на нагрев обмоток трансформатора и магнитопровода, а также погрешность измерения мультиметра. Насчет силы тока работает простое правило: понижая напряжение, повышаем силу тока и наоборот, повышая напряжение, понижаем силу тока.
Трансформатор на холостом ходу
Работа трансформатора на холостом ходу подразумевает работу трансформатора без нагрузки на вторичной обмотке.
Нашим подопытным кроликом будет уже другой трансформатор
Вторичных обмоток здесь целых две пары, но мы будем использовать только одну.
Два красных провода - это первичная обмотка трансформатора. На эти провода мы будем подавать напряжение из сети 220 В.
Снимать напряжение будем со вторичной обмотки с двух синих проводов.
Для того, чтобы произвести замеры, нам потребуется выставить на крутилку на измерение переменного напряжения.Если вы не знаете, как измерять переменное напряжение и силу тока, рекомендую прочитать вот статью.
Замеряем напряжение на первичной обмотке трансформатора, куда мы подаем 220 В.
Мультиметр показывает 230 В. Ну что же, бывает).
Теперь замеряем напряжение на вторичной обмотке трансформатора
Получили 22 Вольта.
Интересно, а какую силу тока потребляет из розетки наш трансформатор при холостом режиме?
Мультиметр показал 60 миллиампер. Оно и понятно, ведь наш трансформатор не идеальный.
Как вы видите, на вторичной обмотке трансформатора нет никакой нагрузки, но он все равно "кушает" силу тока, а следовательно и электрическую энергию из сети. Если сосчитать мощность, то получим P=IU=230×0,06=13,8 Ватт. А если у нас он простоит включенным хотя бы часик, то у нас он съест электроэнергию 13,8 Ватт* час или 0,0138кВатт*час. А сколько сейчас стоит один киловатт электроэнергии? В России 4-5 рублей. Копейка рубль бережет. Поэтому, не рекомендуется оставлять в сети электроприборы, имеющие трансформаторный блок питания.
Опыт №1
Интересно, а поменяется ли сила тока на первичной обмотке, если мы нагрузим вторичную обмотку нашими лампочками? Лампочки загорелись, а сила тока на первичной обмотке тоже поменялась;-)
Когда мы замеряли без нагрузки, у нас было 60 миллиампер в цепи первичной обмотки. Цепь вторичной обмотки у нас была разомкнута, так как мы не присоединяли никакую нагрузку. Как только мы подсоединили лампы накаливания ко вторичной обмотке трансформатора, они стали сразу потреблять силу тока. Но еще кстати, сила тока поднялась в цепи первичной обмотки, до уровня 65,3 миллиампер. Отсюда напрашивается вывод:
Если растет сила тока в цепи вторичной обмотки трансформатора, то растет и сила тока в цепи первичной обмотки.
Опыт №2
Давайте проведем еще один опыт. Для этого замеряем напряжение без нагрузки на вторичной обмотке трансформатора, так называемый - холостой режим работы
А теперь подсоединяем наши лампочки и снова замеряем напряжение
Ого, напряжение просело на 0,2 В.
Давайте замеряем силу тока во вторичной обмотке с лампочками
Получили 105 миллиампер.
Все те же самые аналогичные операции проводим и для мощного номиналом в 10 Ом и мощностью рассеивания в 10 Ватт. Замеряем напряжение на вторичной обмотке, при включении резистора
Получили 18,9 В. Видели, как сильно просело напряжение? Если на холостом ходу было 22,2 В, то сейчас стало 18,9 В!
Интересно, какая сила тока течет во вторичной цепи, в которой включен резистор
Ого-го, почти 2 Ампера.
Вывод: при включении нагрузки происходит просадка напряжения. Напряжение падает тем больше, чем больше силы тока кушает нагрузка.
Здесь также играет роль еще один немаловажный фактор - мощность трансформатора. Чем больше мощность трансформатора, тем меньше будет просадка напряжения.
Мощность трансформатора зависит от его габаритов. Чем больше габариты, тем больше его размер сердечника. Следовательно, такой трансформатор может выдавать приличную силу тока во вторичной обмотке с минимальной просадкой напряжения.
Определение первичной и вторичной обмотки трансформаторной установки
Трансформаторы применяются практически во всех электроприборах, как промышленных, так и бытовых.
Оставим за рамками статьи трансформаторы, используемые энергетическими компаниями, и рассмотрим устройства преобразования напряжения, применяемые в блоках питания домашних электроприборов.
Как работает трансформатор, и для чего он нужен?
Трансформатор относится к элементарным электротехническим устройствам. Принцип его работы основан на возбуждении магнитного поля и двустороннем его преобразовании.
Важно! Индуцировать магнитное поле на сердечнике можно только с помощью переменного тока. Поэтому трансформаторов, работающих на постоянном токе, не существует. При необходимости преобразовать постоянное напряжение, его сначала делают переменным или импульсным. Например, с помощью задающих генераторов.
На единый магнитный сердечник наматывается первичная обмотка, на которую подается переменное напряжение с первичными характеристиками. На остальных обмотках, намотанных на тот же сердечник, индуцируется переменное напряжение. Разница в количестве витков в отношении к первичке, определяет коэффициент передачи.
Как рассчитать обмотку трансформатора?
Например, первичка состоит из 2200 витков и на нее подается 220 вольт переменного напряжения. На каждые 10 витков такого трансформатора приходится 1 вольт. Соответственно, для получения требуемого значения напряжения на вторичных обмотках, необходимо умножить его на 10, и мы получим количество витков вторички.
Чтобы получить 24 вольта, нам необходимо 240 витков вторичной обмотки. Если требуется с одного трансформатора снимать несколько значений, можно намотать несколько обмоток.
Как проверить трансформатор и определить его обмотки?
Конец одной обмотки часто соединяют с началом следующей. Например, мы имеем две вторички на 240 и на 200 витков, соединенных последовательно. Тогда на I обмотке будет 24 вольта, на II - 20 вольт. А если снять напряжение с крайних выводов - получится 44 вольта.
Следующее значение - максимальная мощность нагрузки. Это неизменная величина. Если первичка рассчитана на мощность 220Вт, значит, через нее можно пропустить ток 1А. Соответственно, при напряжении 20 вольт на вторичной обмотке, рабочий ток может достигать 11А.
Исходя из требуемой мощности, рассчитывается сечение магнитопровода (сердечника) и сечение проводника, из которого наматываются обмотки.
Чтобы понять принцип расчета магнитопровода, взгляните на приложенную таблицу:
Это типовой расчет для Ш образного сердечника, применяемого в большинстве бытовых трансформаторов. Магнитопровод набирается из пластин, выполненных из электротехнической стали или сплавов на основе железа с добавлением никеля. Такой материал отлично справляется с удержанием стабильного магнитного поля.
